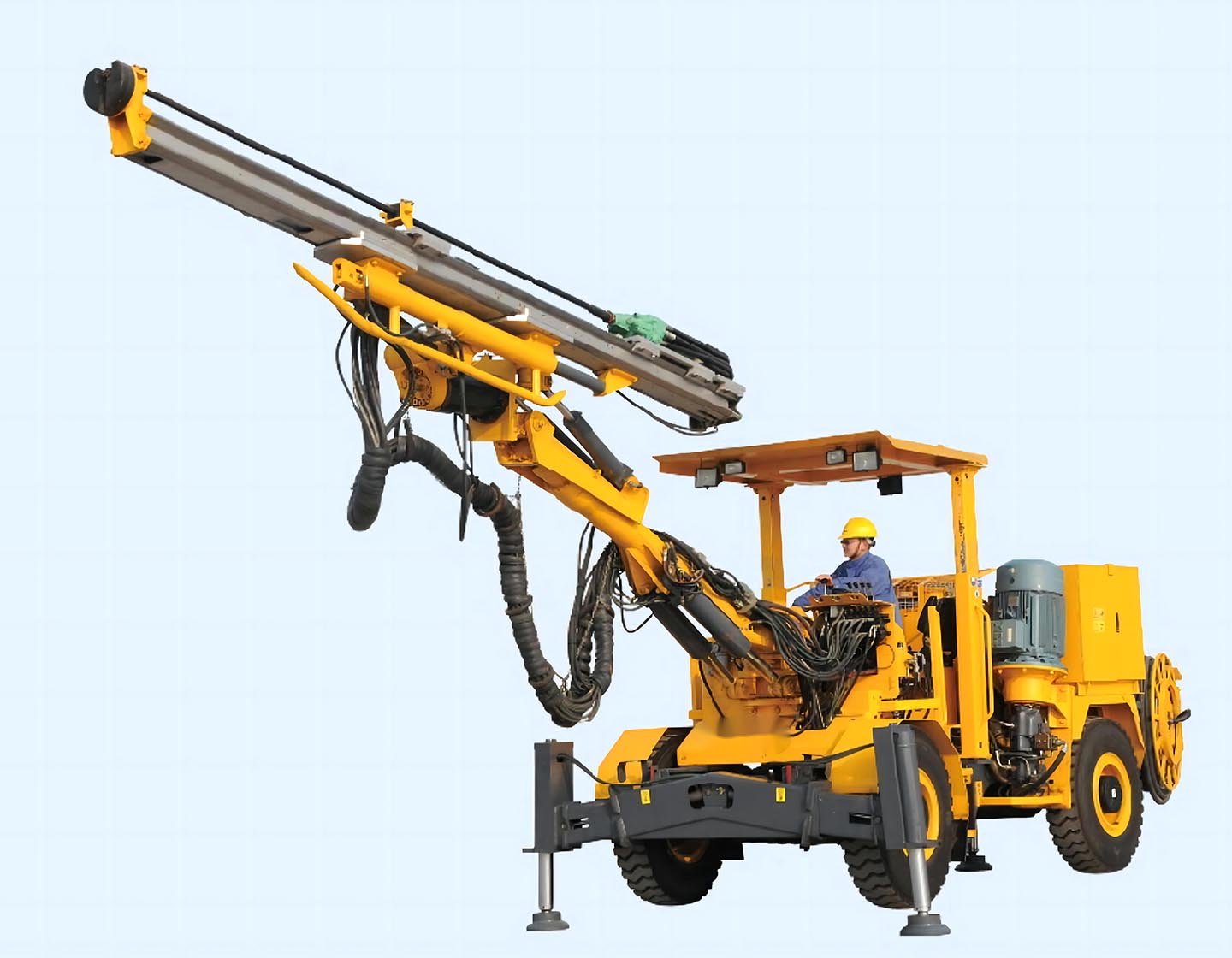

Буровые установки TMG
TMG занимается производством подземного горнодобывающего оборудования и инженерного оборудования, предоставляя комплексные решения оборудования и технологий.
TMG - производитель подземного горнодобывающего оборудования в Китае, высокая эффективность, безопасность, надежность.
Наша продукция для подземного бурения горных пород включает в себя полностью гидравлические серии туннельных буровых установок, горнодобывающие буровые установки, буровые установки с погружным пневмоударником, буровые установки для анкерного крепления, буровые установки для выемки грунта.
Полный спектр подземного горнодобывающего оборудования TMG получил сертификат национальной безопасности горнодобывающей продукции. Продукция широко используется в горнодобывающей промышленности, земляных работах, строительстве инфраструктуры и других областях.
| Main Technical Specifications | ||||||||||
| Weight (kg) | 10000 | |||||||||
| Dimension (mm) | 10700×1300×2710 (2010) | |||||||||
| Max section (W×H，mm ) | 5025×5000 | |||||||||
| Turn Radius(mm ) | 2504/4463 | |||||||||
| Max coverage (㎡) | 24 | |||||||||
| Components | ||||||||||
| Drift | Brand | HC109 | YYG18U | |||||||
| Brand of Drift | Montebert | Epiroc | ||||||||
| Pressure (bar) | 230 | 230 | ||||||||
| Punching power (kW) | 18.8 | 18 | ||||||||
| Frequency (Hz) | 47 | 57 | ||||||||
| Rotation torque (N · m) | 780 | 1050 | ||||||||
| Rotation (r/min) | 175 | 220 | ||||||||
| Air consumption (3bar 时)(L/s) | 3.3 | 7 | ||||||||
| Water consumption (L/min) | 30-50 | 40-120 | ||||||||
| Drilling diameters (mm) | φ45- φ102 | φ33- φ64 | ||||||||
| Boom | Complement (mm) | stroke | 1500 | |||||||
| Auto horizontal | Available | |||||||||
| Coverage (m) | 24 | |||||||||
| (mm) | 5025/5000 | |||||||||
| Upward angle | -43°— +52° | |||||||||
| Swingangle | ±30° | |||||||||
| Impeller | Length (mm) | 4740/5400 (Standard) | ||||||||
| Max force (kN) | 15 | |||||||||
| Rod legnth (mm) | 3090/3700 (Standard) | |||||||||
| Drilling depth (mm) | 2830/3440 (Standard) | |||||||||
| Swing angle | ±180° | |||||||||
| Upward angle | -3°— +90° | |||||||||
| Vehicles | Grade ability (。) | 20 | ||||||||
| Engine | Brand | YC | ||||||||
| Power (kW) | 55.8 | |||||||||
| Max Torque | 310Nm/1600rpm | |||||||||
| Emission | EU Ⅳ | |||||||||
| Drive Hydorstatic | method | 4X4 | ||||||||
| Max speed (km/h) | 10 | |||||||||
| Clearance (mm) | 220 | |||||||||
| Steering | Steer cylinder @ hinge | |||||||||
| Turn angle (。) | ±40 | |||||||||
| Tread (mm) | 2300 | |||||||||
| Hydraulic | Valves control | Manual | ||||||||
| Motor power (kW) | 55 | |||||||||
| Hydraulic tank (L) | 220 | |||||||||
 Filter precision ( ) | 10 | |||||||||
| Water | Motor power (kW) | 3 | ||||||||
| Flushing | Volume (L/min) | 52 (12bar) | ||||||||
| Pressure (bar) | 12 | |||||||||
| Water input pressure (bar) | 2 | |||||||||
| Electricity | Brand | Simense | ||||||||
| (V) / (Hz) | 380/50 | |||||||||
| Start method | Star/Triangle Star/Triangle | |||||||||
| Protetion method | protection, overload protection, short circuit protection | |||||||||
